首頁 > 供應產品 > HEO-300 LED熱電性能分析系統

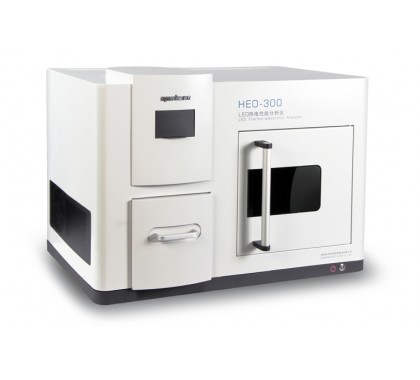

HEO-300 LED熱電性能分析系統
詳細說明
主要參考標準
1、EIA/JESD 51-1~14 Integrated Circuits Thermal Measurement Method 2、MIL-STD-750D Test Method for semiconductor Device 3、SJ 20788-2000 半導體二極管熱阻測試方法 4、GB/T 4023-1997 半導體器件分立器件和集成電流第二部分：整流二極管 5、QB/T 4057-2010 普通照明用發光二極管性能要求 可測量參數 1、熱阻、參考熱阻、結溫、光功率 2、正向電壓、正向電流 3、加熱曲線、降溫曲線 4、不同電流下的結溫電壓K系數 5、LED 電流-電壓特性曲線、結壓-時間、結溫-時間曲線、瞬態熱阻曲線等 6、光、色、熱、電綜合性能分析 7、配置專業熱測試分析軟件，精確解析LED的分層熱阻結構 LED的結溫和熱阻 LED熱阻是熱流路徑導熱特性的主要衡量指標，熱阻結構是指被測器件熱流路徑上的熱阻分布，如圖所示的LED器件，其傳遞總熱阻一般由三部分構成：芯片到金屬基板的熱阻+金屬基板到冷卻系統的熱阻+冷卻系統到周圍環境的熱阻。
HEO-300配置的分析軟件自動轉化升溫或降溫曲線數據，得到LED的瞬態熱阻曲線，并通過建立有限元模型，得到積分及微分熱結構函數，微分結構函數上的各尖峰所對應的橫坐標即為熱流路徑上各部件至PN結的熱阻值。利用HEO-300進行結構函數的分析可以獲得LED精細的熱阻結構，從而客觀評價LED器件的散熱質量和熱管理水平，為LED的散熱設計提供最好的驗證。
