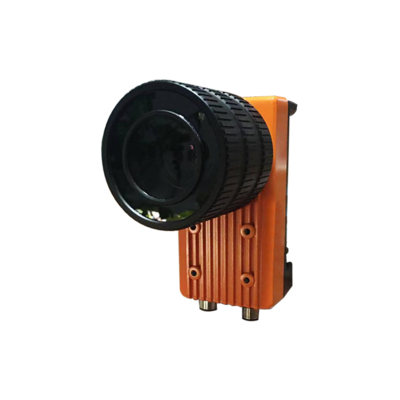

視頻位移計
自主研發，采用國際領先的數字圖像相關（DIC）技術與人工智能相融合，實現被測結構全時、全域、全場的智能化位移監測。適用于橋梁、隧道、邊坡、建筑物、基坑、高支模以及大壩等結構動/靜態變形的長期監測和預警。
視頻位移計 特性?xún)?yōu)點
- ● 一體式：一體式設計，采集、標定、分析、傳輸、預警高度集成，手掌大小，安裝靈活。
- ● 大眼眸：超廣視角，14m*10m@10m距離。
- ● 高智商：算法國際領先，1/200Pix算法分辨率。
- ● 采樣快：多測點同步220Hz的動態位移監。
- ● 抗擾強: 特設的光路系統與AI算法相融合，數據精準穩定可靠。
- ● 費用低: 單臺即可同時實現大范圍多點同時監測。
- ● 智能化: 高效邊緣計算系統,，上電自動啟動，定時啟動，定時休眠。
視頻位移計 技術參數
| 測量距離 |
0.1m-500m |
| 算法分辨率 |
0.01pix |
| 采樣頻率 |
20Hz (200點同步) |
| 監測點數 |
任意設定，可見即可測 |
| 測量精度 |
| 監測距離 |
正視視野 |
測量精度 |
| 10m |
15m*12m |
±0.1mm |
| 50m |
25m*20m |
±0.2mm |
| 100m |
25m*20m |
±1mm |
| 300m |
40m*30m |
±5mm |
| 防護等級 |
主機(IP67)；靶標(IP65) |
| 測量波段 |
近紅外850nm (可定制950nr） |
| 數據傳輸距離 |
網線＜400m，光纖/4G無限制 |
| 供電方式 |
12V/24V /太陽能/市電AC220 |
| 功耗 |
≤12W |
| 工作溫度 |
-40℃~+80℃ |
| 環境濕度 |
≤80% |
軟件功能
- ● 采用windows系統平臺，用戶界面友好，調試便攜。
- ● 自研相機智能快速標定系統，無需標定板等繁雜標定過程。
- ● 大軟件支持實時顯示各測點的動態位移至及時程曲線
- ● 大支持?jǐn)?shù)據本地存儲（100QM485）。有/無線網絡傳輸
- ● 支持TCP/IP、 MQTT等多種通訊協議；MODBUS、JSON、Protobuf多種傳輸格式；CA加密；支持?jǐn)嗑W(wǎng)數據自存儲，待通網后自動發送斷網數據
- ● 大節能模式：支持主機與多靶標同步通電，待測量完畢后自動進入節能狀態。
- ● 數據優化：異常數據自動剔除，數據定時歸零，自動儲存原始數據，定時校準，內置均值，中值低通，滑動等多種濾波方式。
- ● 測試功能：支持開機自啟/定時啟動/延遲啟動，連續測量/定時測量。
